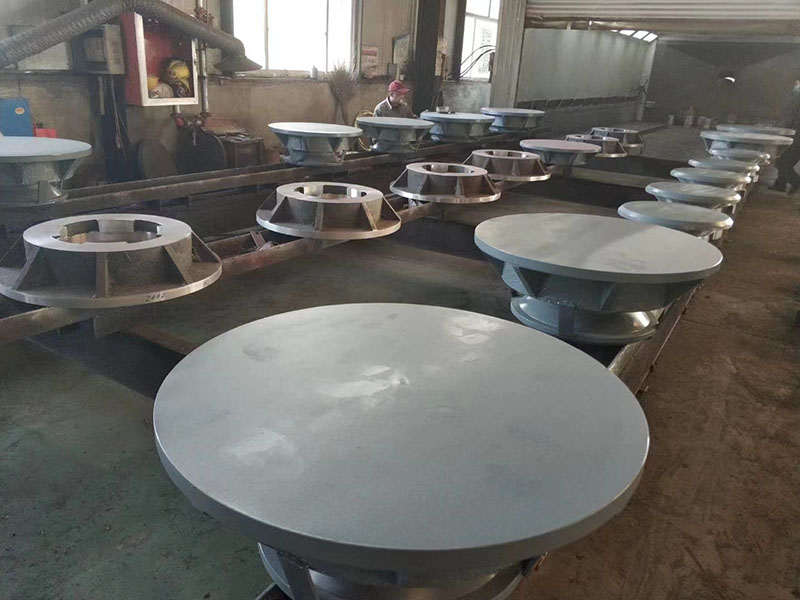

恒举公司生产的球形钢（铰）支座主要用于桥梁和钢结构中。

球铰支座广泛应用于桥梁及建筑结构中，布置在建筑物的底部，支撑上部结构的同时也具有竖向限位的功能，同时能够有效抵抗结构的偏载或竖向地震等因素造成的上部结构的倾覆和倒塌，由于钢结构网架节点球铰支座具有明显的抗竖向拉力的性能，由此，能够竖向地震上下承载的结构不至于发生脱节，因此对建筑的抗震性能具有十分重要的影响。

现在市场上常见的球铰支座大部分都通过抗拉臂进行竖向力的传递，这样支座能实现的转角度比较小，而另一小部分采用圆球体进行力量传递，可是需求的加工设备比较苛刻，且加工工艺复杂，生产成本高。

与现有技术相比，钢结构网架节点球铰支座 钢结构抗震支座具有以下优点：

1、将一整个球形弧面切割为上下两个同心弧面，降低了加工难度；

2、通过调节弧面大小和外壳的卡沿可实现更大转角的设计；

3、防尘空隙小，只需搭载一片环状防尘板，便于安装，减少维护费用。

网架结构设计是否安全经济，关键因素先在于所选的支承结构支座型式及边界条件是否合理，为此在具体设计中我们尽可能避免将上部网架结构与下部支承系统单分析设计，尤其当钢结构网架节点球铰支座相对于下部结构的位移很难通过弹性约束方法模拟时，更应当将支承结构与上部网架起进行整体建模计算分析，以使所计算出来的结果更符合实际。

钢结构抗震支座（球铰支座）规格：按需定制。

钢结构抗震支座（球铰支座）使用部位：连廊，屋顶。

钢结构抗震支座（球铰支座）安装方式：可直接焊接。

弹性球铰支座采用弹性减振元件,具有机理清晰明确、结构参数稳定、减振性能优良等特点。当水平力大到一定程度后，减振弹簧开始发生弹性变形实现缓冲作用。当结构发生转角时，球芯产生转动，释放上部结构产生的转矩。地震时，刚性抗震措施和柔性减振措施同时发生作用，以抵御巨大的地震输入能量。

设计大跨钢结构时应重视温度变形和风荷载，重视支座变形对大跨度结构的影响，固定铰抗震支座沉降会使大跨钢结构的产生较大附加弯矩、水平推力、竖向剪力。预应力结构的计算应包括初始预应力状态的确定及荷载状态的计算，初始预应力状态确定和荷载状态分析应考虑几何非线性影响。

固定铰抗震支座由于其特有的性能，广泛应用于一些大跨度管桁架钢结构中，优点是能够对所作用的节点起到抗震减震的作用，在大跨空间建筑领域应用广泛。

1、刚性抗震需增大结构(包括基础结构和抗震支座尺寸）,

2、柔性减震的特点是：减震性能好而结构较小，在较大地震波的情况下有被破坏的可能。

钢结构抗震支座采取了刚、柔结合的结构有效抗震措施，增大了支座的耗能能力，增大了支座的抗震性能，因此地震发生时可提高桥梁的抗震能力，较大限度的限制了桥梁上下部结构之间的相对位移，减小了地震力的放大系数。非地震时等同一般钢结构抗震钢球支座使用。

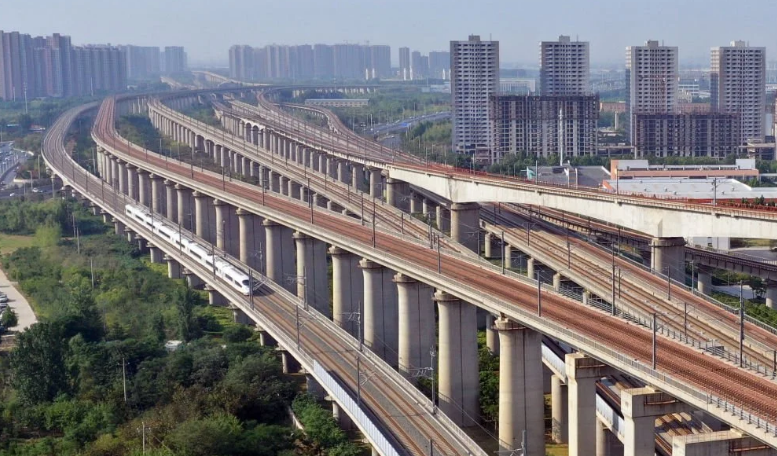

随着我国高铁的开通列车提速，列车运行时的摇摆力随之显著增大，反复偏载也更为剧烈。提速试验时发现，支座及梁体横向位移过大，对列车构成安全隐患。因此，在实施提速区段，对凡使用平板建筑隔震支座桥梁，均安装横向限位装置，以确保行车安全。这种限位措施实际效果很大程度上取决于施工质量，因为施工中焊接、安装尺寸公差及垫木可靠性直接影响限位效果。限位装置还使桥梁墩台顶部构造复杂化，加大维修养护负担，因此在新建桥梁时就用到了钢结构抗震支座。

钢结构抗震支座的三种规格：QPZ盆式支座系列固定支座、纵向活动（ZX型）、多向活动支座（DX型）三种。

1、多向活动支座(DX)不锈钢板和F4聚四氟乙烯板采用硅脂润滑,可降低摩擦阻力。

2、纵向活动支座(ZX)采用中间导向措施，能适应梁体旁弯变形的需要。

3、纵向活动橡胶支座(ZX)采用中间导向，与目前国内普遍采用的槽形上支座板相比，减少了重量，且减少了铸钢件数量。

4、在钢结构抗震支座中设置防尘围板，可以减少灰尘侵入,延长产品的使用寿命。

1. 高承载力：由于采用了高强度材料和特殊的结构设计，球铰支座的承载能力大大提高，能够满足各种大型重型结构的需求。

2. 转动灵活：球铰支座的转动灵活，能够适应各种复杂的外力情况，保证了结构的稳定性。

3. 维护简便：球铰支座的维护相对简单，只需定期检查和清洁，确保其正常运转。

当然，钢结构球铰支座也存在一定的缺点，例如制造成本较高、对安装精度要求较高等。为了克服这些缺点，我们需要在设计、制造和使用过程中不断进行优化和完善。

1. 设计和选用合适的球铰支座：根据建筑结构的特点、荷载要求和使用环境，选择适合的球铰支座类型和规格。考虑承载能力、转角限制、滑移量等参数，确保球铰支座能够满足结构的需求。

2. 安装和固定：球铰支座的安装应严格按照设计要求和制造商的安装说明进行。确保支座的固定牢固可靠，避免在使用过程中出现松动或脱落的情况。

3. 维护和检查：定期对球铰支座进行检查和维护，包括清洁、润滑和检查连接螺栓的紧固情况，发现问题及时处理任何损坏或异常情况，确保支座的正常工作。

4. 避免超载：确保建筑结构的荷载不超过球铰支座的承载能力。超载可能导致支座的损坏或失效。

5. 温度和环境影响：考虑球铰支座所在地区的温度变化和环境条件，选择适合的球铰支座材料和密封装置，以防止支座因温度变化引起腐蚀而受损。

6. 地震适应性：在地震区的建筑中，应选择具有适当抗震性能的球铰支座，确保其能够有效地减少地震力对结构的影响。

7. 质量控制：选择质量可靠的球铰支座产品，并在安装和使用过程中进行质量控制，确保支座的质量和性能符合要求。

总之，在建筑中使用球铰支座时，需要注意设计、选用、安装、维护等各方面的问题，以确保球铰支座合理应用。

球铰支座,是在国标球型支座的基础上逐步升华的产物。它们能够满足桥梁,建筑,尤其是钢结构工程对节点支座性能需要。球铰支座分为固定型,单向位移型和双向位移型三种形式。球铰支座是水平位置支座,在工作过程中,顶板位移箱和底板位移箱水平放置,其作用是铰接上下构件,释放钢结构主体的内应力。

球铰橡胶支座特点：

1、支座采用防老化橡胶传递力,不仅起到减振的作用,同时能满足弯距产生的转角。

2、可万向承载,即可承受压力,拔力和任意方向的剪力。

3、可万向转动,以释放任意方向的弯距。

4、支座的受力部件大部分采用钢件。

钢结构工程现场焊接技术比较成熟，采用焊接方式进行连接固定，滑动型球铰支座是由制造厂组装后整体发出，安装前应面检查，看零件有无丢失、损坏。检查上部结构和支座上座板螺栓孔间距和孔径是否相符，选用型号是否正确，转角、各方向位移是否与设计相符，检查以设计图纸为准。选用钢结构抗震时应注意支座的类型，即双向滑动型、单向滑动型、固定型。固定铰支座与其他支座相比抗震减振结构合理，静刚度大，支座表面采用耐腐蚀、抗紫外线防腐处理，保证了支座的使用寿命。网架抗震钢支座具有抗竖向拉力的性能，保证竖向地震时上下结构不脱节。

固定铰支座适用于大跨度空间结构如网架，桁架，连廊，膜结构 ，钢屋盖等钢结构建筑及大跨度桥梁工程。

钢结构抗震滑动支座钢支座可承受拉、压、剪（横向）力，在巨大的随机地震力作用下，只要上、下结构本身不破坏，由于此种支座存在就不会发生落梁，落架等灾难性后果（一般来说，支座是个薄弱环节，在强大的地震力作用下，易发生落梁或落架，而此种支座的强度和延性均高于结构本身），故特别适用于高烈度地震区的设防，具备能抗地震烈度9度的能力。

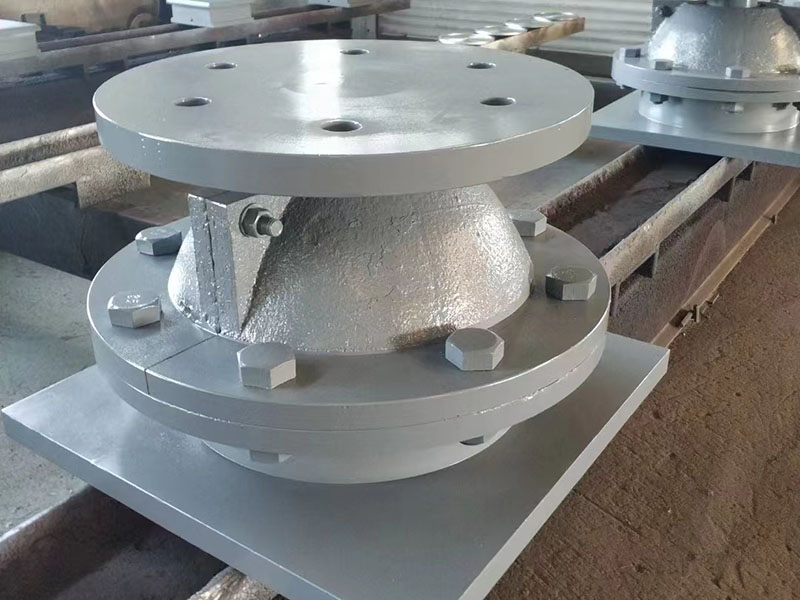

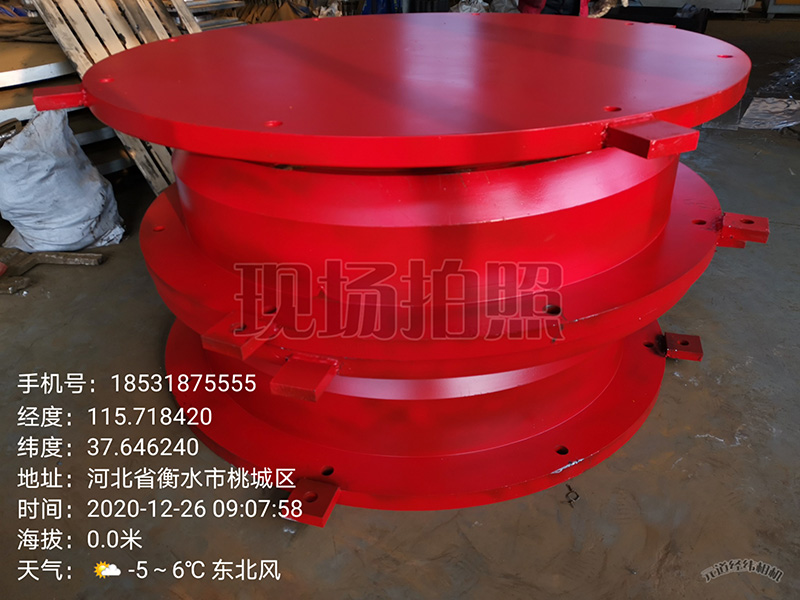

钢结构抗震支座主要由上座板、球面四氟板、球芯、底座、平面四氟板、不锈钢板、箱体组成。转角是由球芯与上座板、底座的相对转动来实现；位移由底座在箱体中滑移实现；抗竖向拉力由球体、底座、箱体实现；水平力由箱体、底座、上座板实现；固定支座不带位移箱。

钢结构抗震支座安装方法

1、支座与上部结构的连接，采用高强度螺栓连接，也可采用焊接；

2、支座与下部结构的连接，采用焊接，特殊情况也可以做成高强度螺栓连接。

普通板式橡胶支座适用于跨度小于30m，位移量较小的桥梁：

矩形支座用于正交桥梁上：

圆形支座用于曲线桥、斜交桥及圆柱墩桥。

四氟板式橡胶支座适用于大跨度、多跨连续、简支梁连续板等结构的大位移量桥梁。

钢结构抗震支座还可用作连续梁顶推及T型梁横移中的滑块。

矩形、圆形四氟板式橡胶支座的应用分别与矩形、圆形普通板式橡胶支座相同。

板式橡胶支座在列车活载作用下产生压缩变形，相对于盆式橡胶支座，具有减振降噪的作用。板式橡胶支座结构上须加装上、下钢盖板和横向限位装置，其造价比盆式橡胶支座稍低。

一、支座磨擦系数为0.03；

二、支座水平剪力大于竖向承载力的20%；

三、支座抗拔力抗拉力为竖向承载力的10%-30%；

四、支座竖向承载力1000-60000KN，分为22级。

五、钢结构抗震支座系列包括固定支座、单向活动支座、双向活动支座三种型式,支座规格分为22个等级,支座竖向设计承载力、设计转角、摩擦系数均按相关标准要求设计。其水平承载力、竖直方向拔力及支座的整体强度均比普通支座有大幅度提高。

六、钢结构抗震支座该系列支座采用弹性减振元件,具有机理清晰明确、结构参数稳定、减振性能优良等特点。该系列支座适用于大跨度空间结构及大跨度梁板,尤其适用于高烈度地震区的工程结构。

它由多层橡胶片和内嵌钢板经加压硫化工艺制成，具有承载和减震的双重作用。这种支座既能够适应支座节点的转动要求，又能适应温度变化、地震作用产生的水平变位，并能缓解下部支承结构的受力状态。它具有构造简单、安装方便、节省钢材等优点，并在国内多个大中跨径网架结构工程中得到成功应用，取得了较好的技术经济效果。

滑动球铰支座特点

1、具有良好的减震性能，能够保证水平地震时不落梁

2、承载力大、转动灵活、传力可靠、转角大等特点

3、能够减轻因地震力、横向摇摆力、横向

风力等广生的竖向拉力和横向剪切力。

根据实验数据，相较于三向约束状态是的抗压弹性模量比无侧向约束的抗压弹性模量大近20倍，具有结构紧凑，摩擦系数小，承载力大，重量轻，滑动灵活，成本低等优点。

但是支座的荷载力不是越大越好荷载力越大，支座的尺寸就越大，必须加大墩台的尺寸，造成浪费。

1、可以承载负载。球铰支座主要承载垂直面负荷，并且不产生位移

2、结构不容易脱节。球铰支座在上下拉扯时抗水平性好，不容易脱节、脱落。

3、转动范围广。球铰支座在径向和环向的位移上可以适应任意的转角位移需求。

4、反力均匀。球面作为倒力面较少出现缩颈现象，上下作用力均衡、不用橡胶承压使得磨损和腐蚀少、使用寿命比其他形状支座要强得多。

常温型支座：适用于-25℃～+70℃；

耐寒型支座：适用于-40℃～+70℃。

球铰支座包括固定支座、单向、双向三种型式，22个等，其水平承载力、竖直方向拔力及支座的整体强度均比普通支座有大幅度提高。该系列支座采用弹性减振元件，当水平力大到定程度后，减振弹簧开始发生弹性变形实现缓冲作用。当结构发生转角时，球芯产生转动，释放上部结构产生的转矩。地震时，刚性抗震措施和柔性减振措施同时发生作用，以抵御巨大的地震输入能量，这样既能保证桥梁上、下结构合理相对位移，减小地震力的放大系数，又使结构保持统性。该支座可抵御8-11度地震，对高烈度地震区尤其直下型地震区的工程结构有良好的抗震减振作用。

球铰支座可万向转动、万向承载，能很好地满足上部结构各种荷载（如恒载、活载、风、地震力等）所产生的反力的传递、转动、移动要求，保证反力合力集中、明确、安可靠。

（1）球铰支座有着独特的减震装置设置，尤其在受到冲击载荷的作用时，气独特的减震装置，使巨大的冲击载荷必须先克服定的弹性刚度后，支座再位移双重消能，从而避免结构受到冲击

（2）球铰支座可承受拉、压、剪（横向）力，在巨大的随机地震力作用下，只要上、下结构本身不破坏，因种支座存在就不会发生落梁，落架等灾难性后果（般来说，支座是个薄弱环节，在强大的地震力作用下，易发生落梁或落架，而此种支座的强度和延性均高于结构本身），故特别适用于高烈度地震区的设防，具备能抗地震烈度9度弟力。

（3）球铰支座与其他支座相比（如板式橡胶支座、盆式橡胶支座等），JQGZ减震球钢支座与其他支座相比（如板式橡胶支座、盆式橡胶支座等），JQGZ抗震球钢支座的静刚度大，在巨大自重及惯性力作用力下，支座仅产生小变形，能可靠网架或是钢结构的稳定性

（4）球铰支座通过球面传力，受力面积大，并采用几种材料的优化组合，故与其他铰结构支座相比（如摇摆支座、辊轴支座等），其体积和高度均大大减少，重量轻，便于安装，并与同样承载力的钢支座相比造价较低。

（5）球铰支座适用温度范围大（-40℃～＋70℃）耐久性好；不采用橡胶承压，不存在橡胶老化对支座转动性能的影响。

（1）传递上部结构的支承反力，包括恒载和活载引起的竖向力和水平力；

（2）保证结构在活载、温度变化、混凝土收缩和徐变等因素作用下的自变形，以使上、下部结构的实际受力情况符合结构的静力图式。

抗震型球钢支座详细介绍：

　支座受力情况与力学计算假定致，支座通过球面传力，作用反力分许均匀，传力可靠，通过聚四氟乙烯板（PTFE）的滑动实现支座的转动，制作可以打转角万向转动，可以实现支座水平滑动，允许位移值大，能够有效的释放结构地震作用变形与温度应力，支座刚度大，变形小，承载能力高，抗震性能好，无老化问题，耐久性好，适用温度范围大。

球铰支座作用

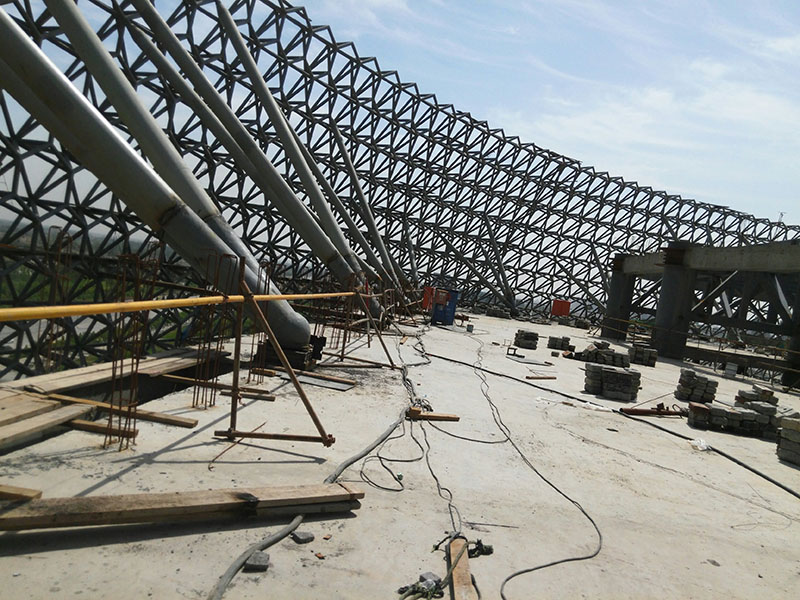

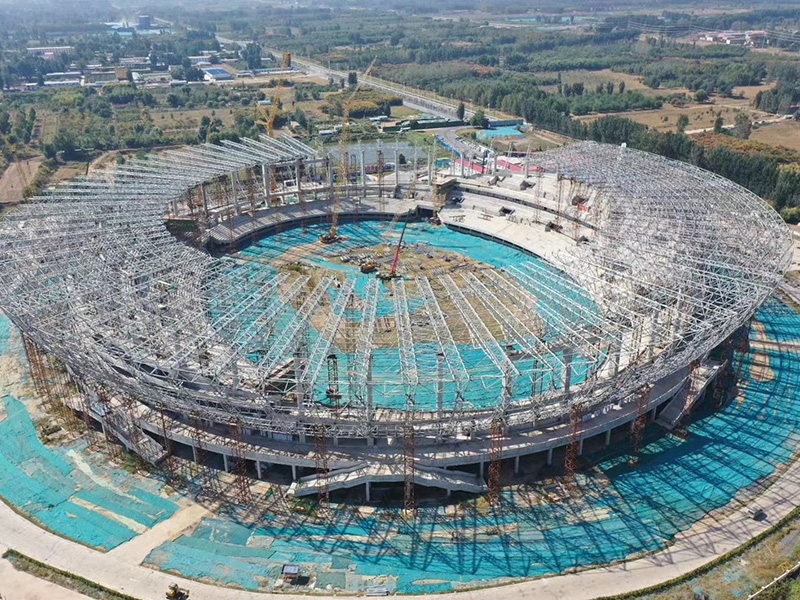

球铰支座应用于网架钢结构中起到抗震减震滑动作用，能更好的在地震过程中减少损失起到保护网架的作用。广泛应用于各类网架、连廊、桁架、站房中发挥了强大的作用。

　　1、检查支座与上、下连接件是否有破坏，检查螺栓是否剪断或松动，焊缝是否开裂等。

　　2、支座使用期间就定期每查次、保养次。

　　3、检查橡胶密封圈有无龟裂和老化现象。

　　4、检查防尘罩内积尘情况，并清理灰尘。

　　5、旋动固定螺母，清洗干净后重新上油，以免锈死。

　　6、检查支座本身高度变化，此变化反应聚四氟乙烯板的磨耗状况，当高度变化超过4?时应大修。

　　7、检查防锈漆完好程度，如有脱落应用砂布磨出钢体并呈现出金属光泽后重新上漆。

　　8、特殊情况发生后（如地震、破坏性大风等），应及时检查上述内容。

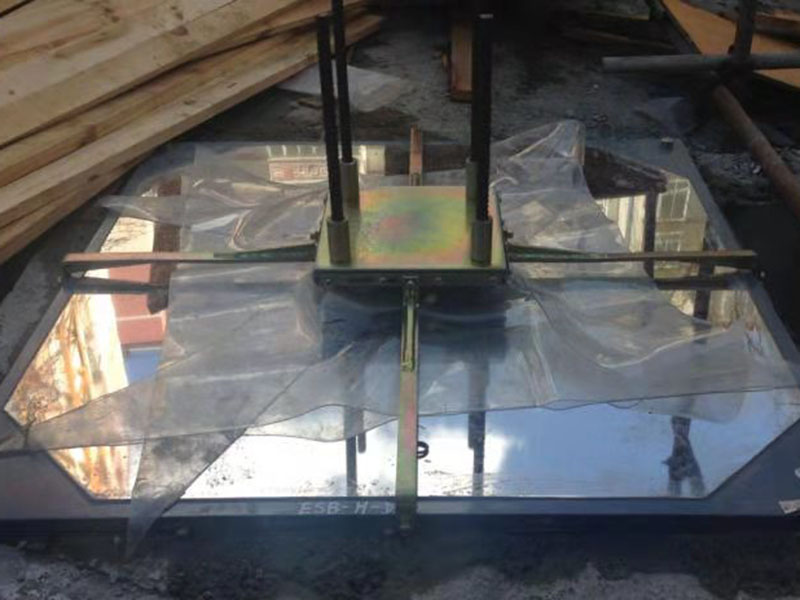

　　9、球铰支座位置确定好后，即可将上、下部固定，支座与上、下构造的连接方式，可以用焊接也可用地脚螺栓锚固，或两种方法同时使用。当采用焊接时，必须设置预埋钢板，预埋钢板的厚度和平面尺寸，均等于支座顶板或底板的厚度和平面尺寸，与混凝土接触的面还应焊上锚固筋，以求定的刚度。预埋钢板应钻适当数目的、直径不大的排气孔。焊接时不应连续施焊，要采用跳跃式断续的焊接方式逐步焊满周边，以避免焊接时局部温度过高而使支座或预埋钢板变形。采用地脚螺栓连接时，建议将支座与地脚螺栓按设计要求放置好后，再浇灌上部混凝土。

球铰支座是一种常用于网架结构的钢结构支座，它能够满足桥梁、建筑，尤其是钢结构工程对节点支座性能需要。

球铰支座通常用于需要承受不同方向力，如桥梁、大跨度空间结构和建筑物。它可以使结构在受到变形或震动时保持稳定，并且能够吸收和分散力量，减少结构的磨损和损坏。

球铰支座的材料通常是高强度的钢或铸铁，经过精密加工制成。在安装过程中，需要确保球铰支座与连接结构的配合精度达到要求，以确保其正常工作和使用寿命。

球铰支座在各种工程和建设项目中应用广泛，它不仅能够提高结构的可靠性和稳定性，还能够减少维护和修理的成本。

一,球铰支座主要技术性能

1,能够承受竖向载荷;

2,具备相当的抗竖向拔力的性能,保证竖向受拔时上下结构不脱节,且能正常转角;

3,球型支座具备抗水平剪力的性能,保证水平受力时不脱落;

4,可满足水平位移要求;

5,球铰支座可满足万向转动,万向承载;

6,球铰支座材质为合金铸钢,充分满足工程寿命年限。

二,球铰支座设计参数

1,球铰支座竖向压力分为300KN,500KN,1000KN,1500KN,2000KN,2500KN,3000KN,4000KN,5000KN,6000KN,7000KN,8000KN,9000KN,10000KN。

2,支座竖向抗拔力取其竖向荷载的50%内;

3,支座水平抗剪力取竖向荷载的30%~40%;

4,球铰支座设计转角为0.02rad,也可根据实际情况在0.02~0.08rad范围内做相应设计;

5,位移型支座根据其位移形式不同将其相应位移量设为±60~±100,也可根据实际需求设计;

6,钢结构球铰支座厂家滑动摩擦系数u≤0.03(-25°C~+60°C).

三、球铰支座优点

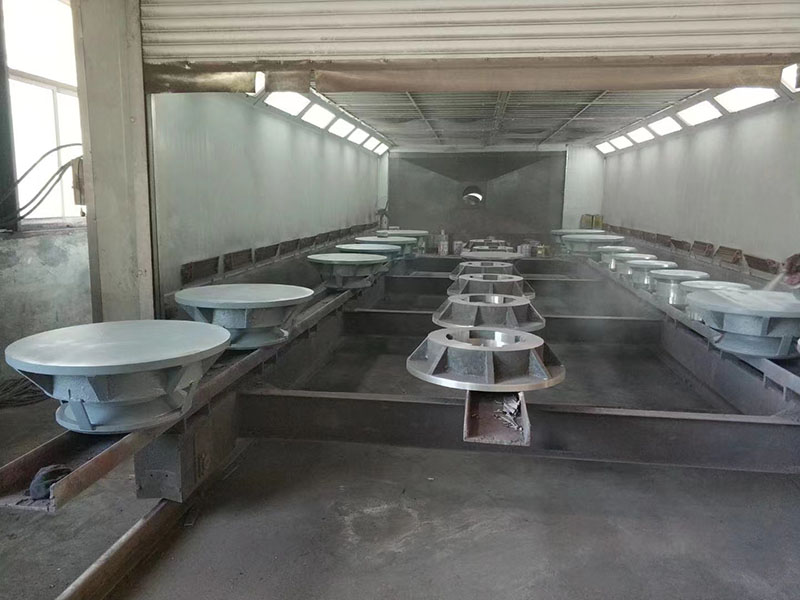

球铰支座采用防老化橡胶传递力,不仅起到减振的作用,同时能满足弯距产生的转角。可万向承载,即可承受压力,拔力和任意方向的剪力。可万向转动,以释放任意方向的弯距。支座外表面采用耐海洋大气、抗紫外线防腐处理,从而保证了支座在60年内不会影响使用。采用PTEF制品,其摩擦系数很小,不老化,耐低温可达-150℃,保证了支座滑移的灵活性及在寒冷地区的应用。抗震球铰支座反力集中、明确、不随转角而发生变化。

我们河北途顺橡胶公司主要产品:盆式支座、板式橡胶支座、桥梁伸缩装置、桥梁伸缩缝,钢制波纹涵管,橡胶止水带,止水条、充气芯模,闭孔泡沫板,土工布,土工膜、防水板、排水板,土工格栅等公路桥梁配件制品。

其实，这项技术并不是新发明，在2010年2月27日，智利发生8.8级剧烈地震就已被运用，其时智利国内设备了球形支座的建筑物受地震影响非常小，而没有设备隔震支座的建筑物受损严峻。

科研人员解说说，运用球铰支座相当于给建筑物穿了一双溜冰鞋，在地震发生时分化地上带来的晃动，然后保护建筑物不被损毁。位于智利圣贝尔纳多的这家工厂就是球形支座的生产厂家，支座的主要原料是橡胶和钢筋，成型的支座看上去像一个轮胎，依据不同类别分为不同标准。

　　由于这种支座在2010年智利大地震的超卓体现，现在这家工厂的生意非常好，橡胶支座隔震技术的成功运用使我省抗震技术迈上一个新台阶来自国内外的定单连绵不断。而智利国内大部分建筑物尤其是医院都设备了这种球形支座。

　其正在建造的橡胶支座隔震建筑是在建筑物根底上与上部结构之间设置橡胶支座，把上部结构和地基阻隔开来，然后起到阻隔地震作用的建筑。地震以动摇方式传达能量。惯例抗震房子选用"刚性抗震"办法，通过添加截面标准、提高资料强度等级，以提高抗震才干。

2.然后阻尼圈发挥二道阻尼作用，球铰支座起到抗震作用。

3.当地震冲击波超越一定极限时，该系列的刚性抗震起到了三道抗震作用。

其用钢量少体积小，制作制品相对较低，具有万向滚动万向承载等其它类型抗震钢支座所无法比拟的长处，并且采用抗拉、抗剪的特别结构，具有能抗地震9级结构。球铰支座其交角不得大于5&a;；球铰支座可根据需要在上下板之间设置预偏值，并使用位移指针定位。球铰支座滚动灵活，在预制梁下使用采取适当办法严格遵守架桥机架梁规矩，避免梁体侧倾，保证架梁的安稳性。梁体架设完毕。两片梁之间的横隔板焊接以后，松动安稳螺栓使其顶面与下球铰支座有10mm以上的空隙，也能够切除安稳螺栓。

球铰支座水平位移量大、滚动灵活等特点，且重量轻，结构紧凑，构造简略，修建高度低，加工制作方便，节省钢材，下降造价等长处，是适宜于大垮桥梁使用的球铰支座。本系列球铰支座承载力为21个等级，承载力0.8MN-60MN，能满足大型桥梁建造的需要。球铰支座的受力程度高，水平位移跨度大。

抗震球铰支座设计制造原理

体形均匀规整,不论在平面还是立面结构的布置,都力求使其几何尺寸、刚度延性均匀规整,提高了结构和构件的强度与延性。

多道抗震防线。

防止脆性和失稳破坏。

防止材料老化。

高质量的制造与安装。

抗震球铰支座的性能参数指标

竖向承载力:500-80000KN

竖向拔力:500-80000KN

水平剪力:500-80000KN

以上三种类型的力可用相应组合选取,但情况特殊时需另行复核设计。

（1）传递上部结构的支承反力，包括恒载和活载引起的竖向力和水平力；

（2）保证结构在活载、温度变化、混凝土收缩和徐变等因素作用下的自变形，以使上、下部结构的实际受力情况符合结构的静力图式。

球铰支座详细介绍：

支座受力情况与力学计算假定致，支座通过球面传力，作用反力分许均匀，传力可靠，通过聚四氟乙烯板（PTFE）的滑动实现支座的转动，制作可以打转角万向转动，可以实现支座水平滑动，允许位移值大，能够有效的释放结构地震作用变形与温度应力，支座刚度大，变形小，承载能力高，抗震性能好，无老化问题，耐久性好，适用温度范围大。

球铰支座作用

球铰支座应用于网架钢结构中起到抗震减震滑动作用，能更好的在地震过程中减少损失起到保护网架的作用。广泛应用于各类网架、连廊、桁架、站房中发挥了强大的作用。

球铰特点

1、球铰支座可万向转动、万向承载、能很好的满足上部结构各种荷载（如恒载、活载、风、地震力等）所产生的反力的传递、转动、移动要求，保证反力合力集中、明确、安可靠。

　2、球铰支座要承受拉、压、剪（横向）力，在巨大的随机地震力的作用下，只要上、下结构本身不破坏，因此种支座存在就不会发生落梁、落架等灾难性后果（般来说，支座是个薄弱环节，在强大的地震力作用下，易发生落梁和落架，而此种支座的强度和延性均高于结构本身），故特别适用于高烈度地震区的设防、具备能抗地震烈度9的能力。

　3、球铰支座通过球面传力，受力面积大，并采用几种材料的优化组合，故与其他铰结构支座相比（摇摆支座、辊轴支座），其体积和高度均大减少，重量轻，便于安装，并与同样承载力的钢支座相比造价较低。

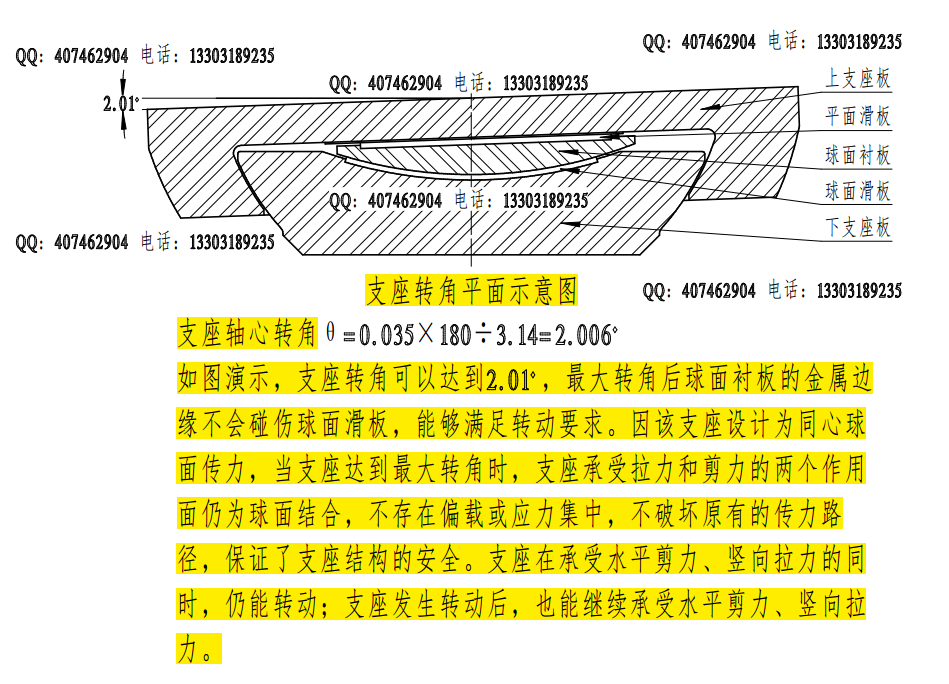

球型支座通过186球冠衬板与球面0318聚四氟板之间的滑动0667完成支点的转动过程，因而有转动灵活，适用转角等优点，可以释放钢结构卸载时应力、灾害、温度变形应力。

滑动连接当连廊本身的刚度较弱时，即使做成刚性连接，它也不能起到协调两塔楼变形的作用，这时应当考虑做成滑动连接的形式。滑动连接可以是连廊一端与塔楼接，一端滑动连接，也可以两端均做成滑动支座。采用这种连接方式，连廊的受力将会比较小，但是这时连廊已经不能再协调塔楼间的共同工作，塔楼和连廊均单独受力，整个连廊结构仅仅是形式上的“连廊结构”。因为滑动端在荷载作用下会有一定的滑移量，所以滑动支座在设计时有个重要问题就是要设限复位装置，并提供预计滑移量，防止连廊的滑落或与塔楼发生碰撞而造成结构的破坏。因此这种连接方式一般用于连廊位置较低、跨度较小的情况。

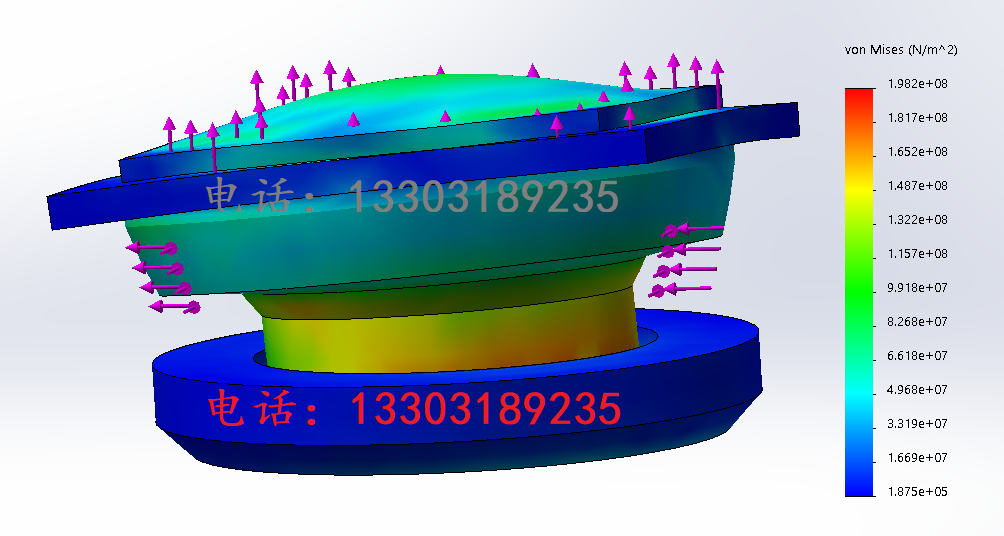

竖向压力的传递是通过球体，下半球壳，受压聚四氟乙烯滑板，不锈钢板依次叠加传至滑移箱底板。

竖向拔力的传递是通过球体与上半球壳的接触面将作用于球体上的上拔力传至上半球壳，再由上半球壳与滑移箱之间的抗拔四氟滑板和不锈钢板将力传至滑移箱顶板。

水平力的传递是通过球体与上、下半球壳之间的接触面将水平力分别传至上、下半球壳，上、下半球壳的竖向位置相对固定，因此在水平力传递时可以将上、下半球壳看成是一个整体，水平力通过这个整体传至滑移箱侧壁根部。

固定型自球铰支座不设滑移箱。

1、可承受竖向载荷；

2、具有抗竖向拉力的性能，保证竖向地震时上下结构不脱节；

3、具有抗水平力的性能，保证水平地震时结构不脱落；

4、可适应径向、环向的位移要求；

5、可适应任意方向的转角要求；

6、减震支座具有良好的减震性能；

7、支座通过球面传力，不出现力的缩颈现象，作用在上、下结构的反力比较均匀；

8、支座不用橡胶承压，不存在橡胶老化对支座的影响，使用寿命长。

固定铰支座支座技术参数

1、支座竖向承载力分为300KN~10000KN十四个级别；

2、支座的抗水平力为竖向承载力的20%；

3、支座抗竖向拉力： GKQZ型、GJQZ型抗竖向拉力为竖向承载力的20%； GKGZ型、GJGZ型抗竖向拉力为竖向承载力的30%；

4、设计转角为0.08rad（可根据用户要求另行设计）

5、支座的径向位移量±20mm-±50mm，环向位移量±60mm-±100mm； 以上技术要求均可根据客户要求设计生产。

固定铰支座选用时应注意的事项：

1、选用支座时应注意承载力的大小、竖向拉力的大小、水平力的大小，并注意位移量和转角，对于减震支座还应注意水平弹性刚度。

2、选用支座时应注意支座的类型，即双向活动型、单向活动型、固定型。

3、减震支座的约束方向都给以位移和刚度，是为了工程减震的需要。

位移是由底座在箱体中的滑移实现的；

滑动球铰支座转角是由球体与上球壳和底座的相对转动来实现的；

抗竖向拉力是由球体、上球壳、底座和箱体实现的；

水平力是由箱体、底座和球体实现的；

二、双向滑动球铰支座的分类：

根据工程结构和支座的使用性能，可分为三类型：

单向滑动铰支座（DX）双向滑动铰支座（SX）固定铰支座（GD）

三、滑动球铰支座双向滑动球铰支座的设计参数

1.双向滑动球铰支座竖向承载力分为300KN~10000KN十四个级别；

2.双向滑动球铰支座设计转角为0.08rad；

3.双向滑动球铰支座抗竖向拉力为竖向承载力的20%或30%；

4.双向滑动球铰支座的抗水平力为竖向承载力的20%；

5.支座的径向位移量±20mm-±50mm，环向位移量±60mm-±100mm；

（以上技术要求均可根据客户要求设计生产。）

四、滑动球铰支座选用时应注意的事项：

1.选用支座时应注意承载力的大小、竖向拉力的大小、水平力的大小，并注意位移量和转角，对于减震支座还应注意水平弹性刚度。

2.选用支座时应注意支座的类型，即双向活动型、单向活动型、固定型

（1）上部结构是空间结构时，支座应能同时适应桥梁顺桥向（X方向）和横桥向（Y方向）的变形；

（2）支座必须能可靠的传递垂直和水平反力；

（3）支座应使由于梁体变形所产生的纵向位移、横向位移和纵、恒向转角应尽可能不受约束；

（4）铁路桥梁通常必须在每联梁体上设置一个固定支座；

（5）当桥梁位于坡道上，固定支座一般应设在下坡方向的桥台上；

（6）当桥梁位于平坡上，固定支座宜设在主要行车方向的前端桥台上；

（7）固定支座宜设置在具有较大支座反力的地方；

（8）在同一桥墩上的几个支座应具有相近的转动刚度；

（9）连续梁可能发生支座沉陷时，应考虑制作高度调整的可能性。

总之，桥梁支座的布置原则是既要便于传递支座反力，又要使支座能适应梁体的自由变形。

球铰支座种类有抗震球铰支座、固定球铰支座、单向活动球铰支座、双向活动球铰支座、万向转动球铰支座、抗拔球铰支座，该支座球铰支座是对普通球型钢支座的一种结构改良和优化。该系列支座不仅具有普通球型钢支座承载力大、转动灵活、传力可靠、转角大等特点，而且具有能够减轻因地震力、横向摇摆力、横向风力等产生的竖向拉力和横向剪切等作用，还能够保证水平地震时不落梁，具有良好的抗震减震性能。球铰支座在一个结构中的功能具有要安全可靠地传递推力和剪力，又要自由转动，能够满足较大的转角要求。球铰支座能消除由结构变形或地震引起的弹性压缩、温度变化和基础位移引起的应力，施工方便，价格合理，且无需特别养护。此系列支座严格执行国家标准GB/T《桥梁球型支座》。

球铰支座是一种新型网架支座，基本结构：是由球体、四氟滑板、箱体、密封盖、上球壳、底座、密封盖板、不锈钢板等组成的。

性能：

1、转动灵活，多方位转动。

2、保证水平承载力的抗震性能，建筑结构无损坏

3、球铰支座的减震性能优于其它支座的原因在于，球铰支座是球型钢支座，转动灵活

4、球铰支座耐老化，耐日照，耐磨损，耐冲击，使用寿命长。

5、球铰支座的竖向承载力是钢支座的佼佼者。

作用

1、球铰支座的作用是上下结构承载力均匀有力，是通过球铰支座的球面传力的，球铰支座竖向承载力分为300KN~10000KN十四个级别

2、球铰支座在地震时有着抗震支座的美称，只因球铰支座具有抗竖向拉竖向、上下结构不脱节；

3、球铰支座适应一切地震时 的万向转动；
